Umweltsimulation
Wir sind Ihr Partner bei der Qualitätssicherung in Forschung, Entwicklung und Produktion.
Qualitätsbewusste Unternehmen beziehen Umweltprüfungen im Rahmen der gesamten Kostenoptimierung für ein Erzeugnis bereits in der Planungsphase der Produktentwicklung ein. Automobilzulieferer, Hersteller von elektronischen Baugruppen, Sensoren sowie von Mess- und Prüfgeräten nutzen unsere Kompetenz und das breit gefächerte Leistungsangebot.
Wir reagieren flexibel auf Ihre Terminwünsche. Unterschiedliche Prüfungen werden parallel durchgeführt und ergänzende Prüfanforderungen, wie z. B. Funktionsüberwachung während der Prüfung, werden realisiert. Prüfungen, die wir nicht mit eigener Technik durchführen können, werden in Abstimmung mit dem Auftraggeber bei Kooperationspartnern ausgeführt.
Umweltprüfungen im Überblick
- Schwingprüfungen
- Sinus, Resonanzsuche
- Rauschen
- Stoßprüfungen / -tests
- Extreme Stoßprüfungen von kleinen und leichten Sensoren und Bauteilen (max. Gewicht 30 g) bis ca. 1.000.000 m/s²
- Kälte
- trockene Wärme
- feuchte Wärme, konstant
- feuchte Wärme, zyklisch
- Temperaturschock

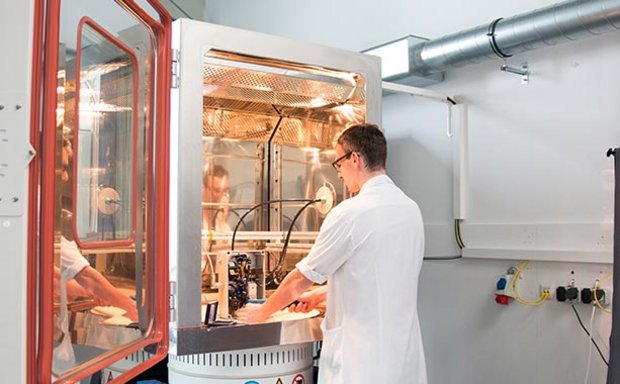

Das Nutzraumvolumen der Klimakammer beträgt 600 Liter und hat die Abmessungen in mm: 800 x 800 x 950.
Temperaturbereich für konstante und zyklische Prüfungen: -70 °C...+180 °C
Temperaturänderungsgeschwindigkeit: 10 K/min
Bereich der relativen Luftfeuchte: 10 %...95 %
Temperaturbereich für Temperaturschock (Kooperation): -80 °C...+200 °C
- Schwingprüfungen (Sinus, Rauschen, Stoß) kombiniert mit Temperaturbelastung (Wärme, Kälte, Thermostream)
- Komplette Umweltprüfungen
Mit unserer Überwachungssoftware “Observer” können sowohl digitale als auch analoge Ausgangssignale von Prüflingen mit einer Abtastfrequenz bis zu 2 MHz überwacht werden.
Die Software wurde speziell für diese Überwachungen programmiert und kann bei Bedarf auch an spezielle Anforderungen von Auftraggebern angepasst werden.
Über einen A/D-Wandler können Spannungen bis 10 V (größere Spannungen über Spannungsteiler) digitalisiert werden. Mit Hilfe geeigneter Wandler können weitere Messgrößen, wie beispielsweise die Stromaufnahme überwacht werden.
Für die Überwachung von Prüflingen stehen bis zu 16 Kanäle zur Verfügung, durch die hohe Abtastrate können Abweichungen im μs-Bereich erkannt werden.
Die Software zeichnet die Daten auf und speichert diese ab bzw. wird jeweils ein bestimmtes Intervall in einem Ringspeicher aufgezeichnet. Für die überwachten Kanäle können Grenzwerte definiert werden, bei deren Über- bzw. Unterschreitung die Aufzeichnung des Ringspeichers direkt abgespeichert wird (ASCII).
Fallbeispiele
Die Schleifkontakte eines Prüflings sollten auf Prellen der Kontakte während einer Stoßprüfung untersucht werden. Dazu wurde hinter den Schleifkontakten das Ausgangssignal ausgekoppelt, digitalisiert und mit einer Abtastfrequenz von 20 kHz in den Ringpuffer mit einer Kapazität von einer Sekunde aufgezeichnet. Durch die feinstufige Abtastrate konnten kürzeste Unterbrechungen der Ausgangsspannung im Mikrosekundenbereich festgestellt werden.
In einem Versuch sollten die Ausgangsspannungen von Prüflingen während verschiedener Schockprüfungen überwacht werden. Dazu wurde das Ausgangssignal über einen Spannungsteiler ausgekoppelt, von einem A/D-Wandler digitalisiert und mit einer Abtastrate von 50 μs im Ringpuffer aufgezeichnet. Bei einer Über- bzw. Unterschreitung des vorgegebenen Toleranzfeldes erfolgte eine automatische Speicherung der aufgezeichneten Daten des Ringpuffers über die Software.
Sie benötigen ein Angebot oder haben Fragen zu unserem Service?
Rufen Sie uns jetzt an oder nutzen Sie das Kontaktformular.
Das könnte Sie auch interessieren

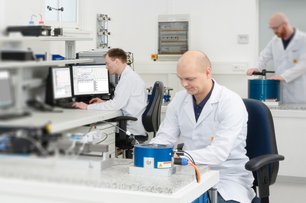

Messtechnische Untersuchungen
SPEKTRA LABS unterstützt Sie mit langjähriger Erfahrung, modernster Messtechnik und akkreditierten Verfahren bei messtechnischen Untersuchungen – von Sensoren über Bauteile bis hin zu komplexen Prüflingen.

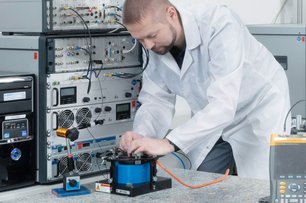

Unser Kalibrierlabor
